ガレージシャッターKITとは

About Garage Shutter Kit

ガレージシャッター利用シーン画像

手動巻き上げ式のシャッターをスマートフォンからリモート
開閉操作にできるガレージキット。



購入者様へのご注意事項


本製品は、インパクトドリル等の電動工具の取り扱い経験があり、工具を用いた固定作業および配線作業を安全に実施できる方を対象としています。
設置作業には、シャッターの構造理解、適切な位置決め、確実な固定、ならびに電気配線作業が含まれます。
これらの作業は、すべてご購入者様ご自身の責任において実施していただく必要があります。
工具の取り扱いや配線作業に不慣れな方、施工に不安がある方、安全確保に自信のない方は、本製品の施工はお控えいただき、必ず専門業者へ施工をご依頼ください。
なお、施工不良や誤った使用方法に起因する不具合・故障・事故・損害等につきましては、当社では一切の責任を負いかねますので、あらかじめご了承ください。



取付条件

スマートガレージKITを取付いただくには、取付前のシャッターが以下の条件を満たしている必要があります 。
ご注文前に、必ずご確認ください。


・巻き上げ式の手動シャッターである。
　※オーバースライド式（天井格納式）は取付いただけません。
・シャッター全閉時にスラットがシャフト（巻き上げ軸）およびプーリーに被っていない。
・シャフト径が「43φ」 「34φ」 「48Φ」のいずれかである。
・シャッターが片手でゆっくりと反動を付けずに（10cm/秒程度）全域動作する。
・スラットがアルミ製・軽量シャッターである。
　※スチール製・防火シャッター等の重いタイプは、開閉不良の
　　原因になりますので、お勧めできません。
・シャッターボックス底面から地面までの高さが 3.5m以下である。
・AC100Vの電源が確保できる。
・カメラ付きスマートフォン（Android / IOS）を所有しており、基本的な操作（スクリーンショットやメール等）が可能である。
・センタープーリーに取付穴が2カ所対面に空いており、
　取付穴の間隔は95㎜~119㎜。
→満たしていない場合、センタープーリーオプションで取付可能です 。
・メインシャフトとサブシャフトの間隔が十分にある。
下図を参照してください。

※条件に満たした方にご購入をお勧めいたします。

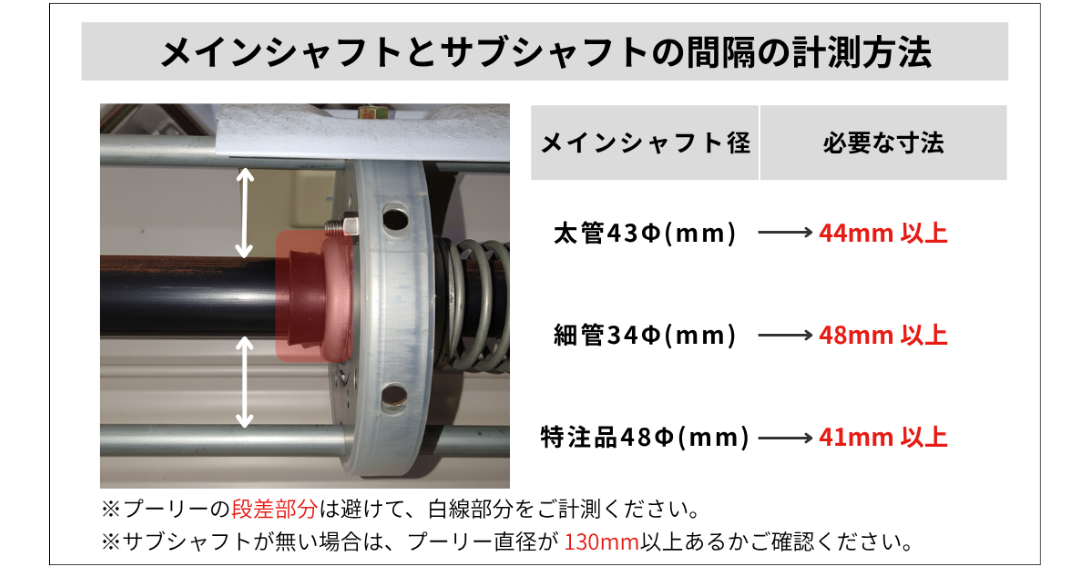

メインシャフト、サブシャフト計測方法画像


ガレージシャッターの
構造と名称について

Structure

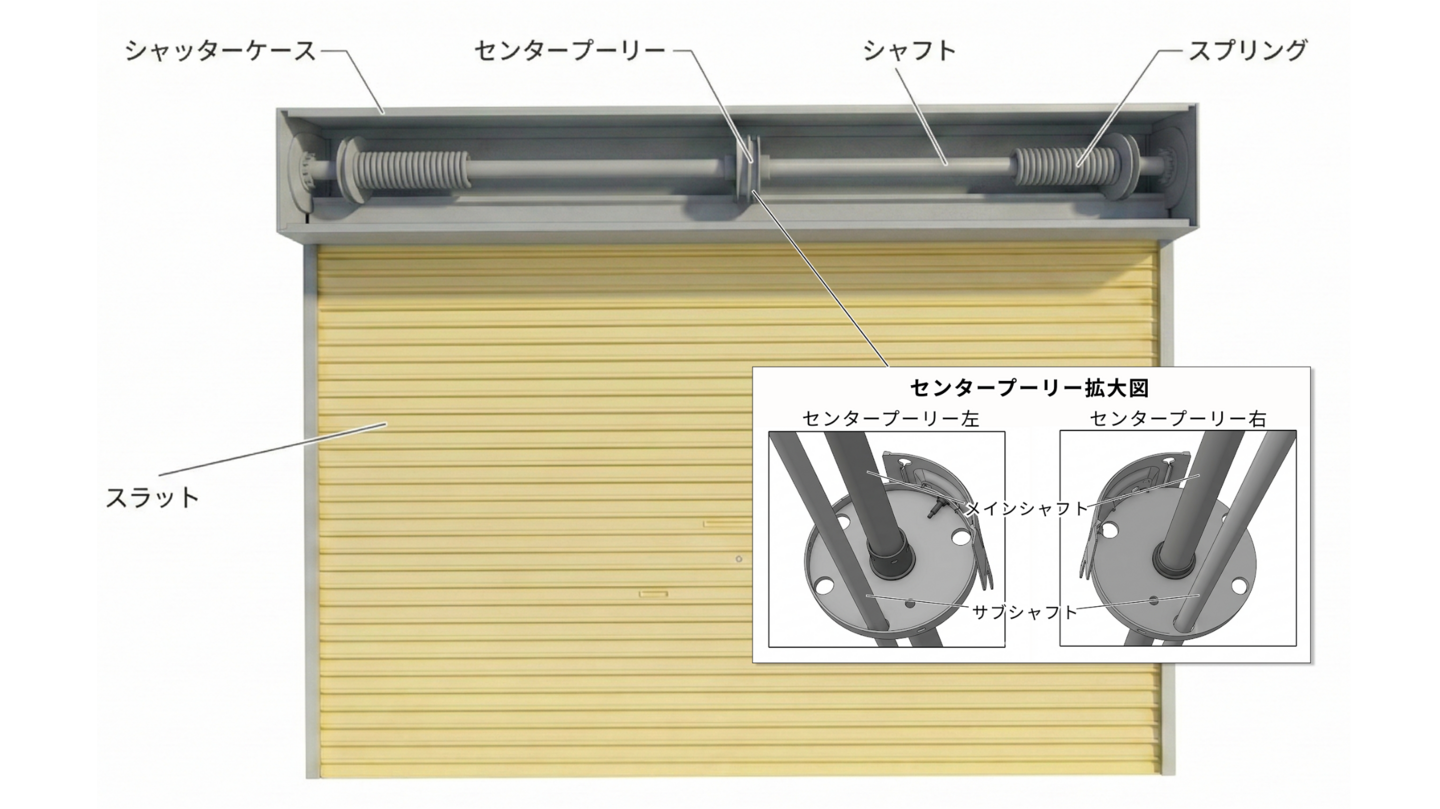

シャッター構造、名称についての画像

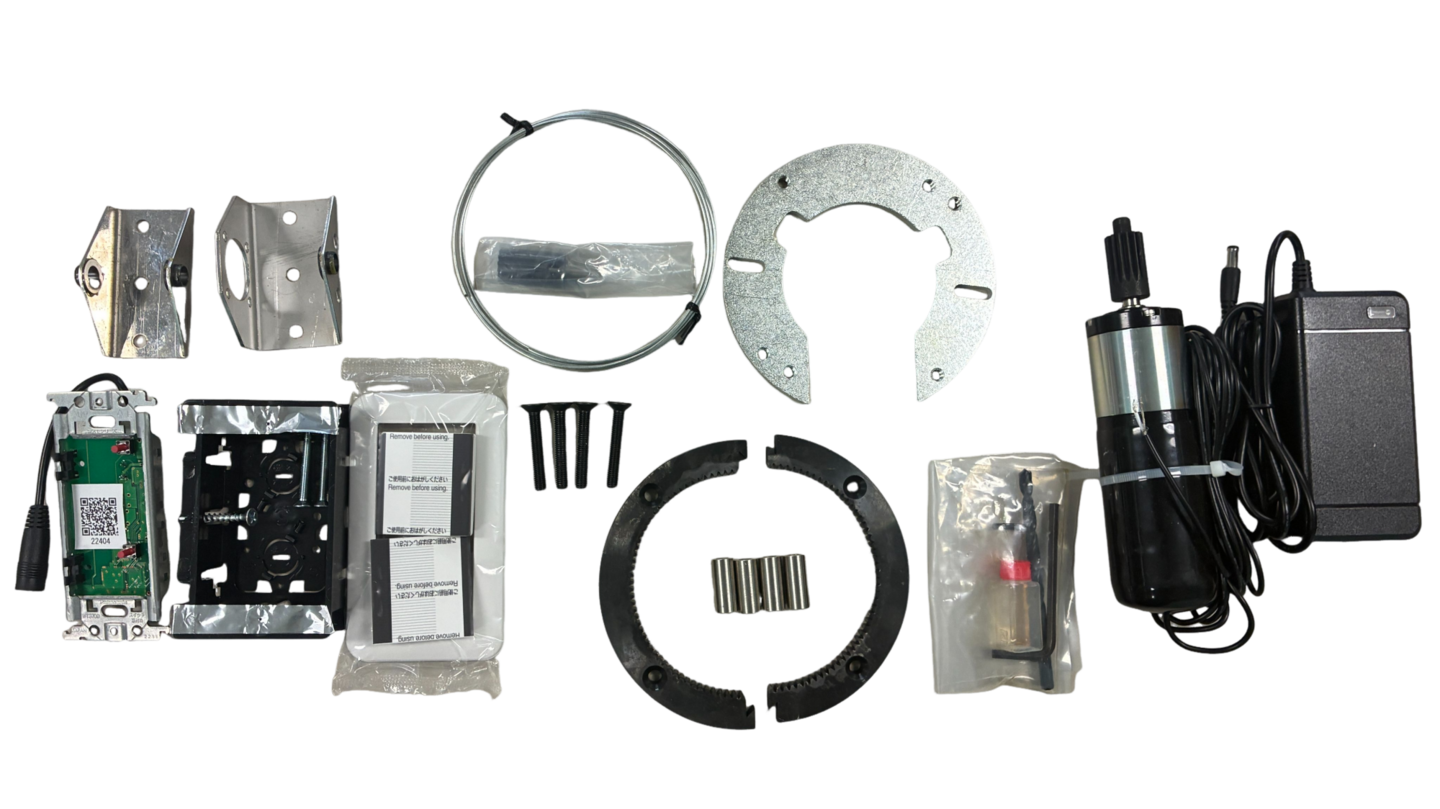

ガレージシャッターキット本体

Garage Shutter Kit Main Unit

※本製品は、SMART GARAGE ECサイトにてご購入いただく必要がございます。
下の「購入はこちら」よりお進みください。また、本製品のみ当ストアの製品との一緒にご購入いただくことができかねます。
併せてご了承いただけますようお願い申し上げます。

商品番号：sg-01-mb-002-xx
商品名：シャッターシャフト43Φキット（本体）
価格：58,300円 (税込)


購入はこちら

商品番号：sg-01-mb-001-xx
商品名：シャッターシャフト34Φキット（本体）
価格：58,300円 (税込)


購入はこちら

商品番号：sg-01-mb-003-xx
商品名：シャッターシャフト48Φキット（本体）
価格：63,800円 (税込)


購入はこちら



オプション不要なシャッター（こちらをクリックしてください）▼

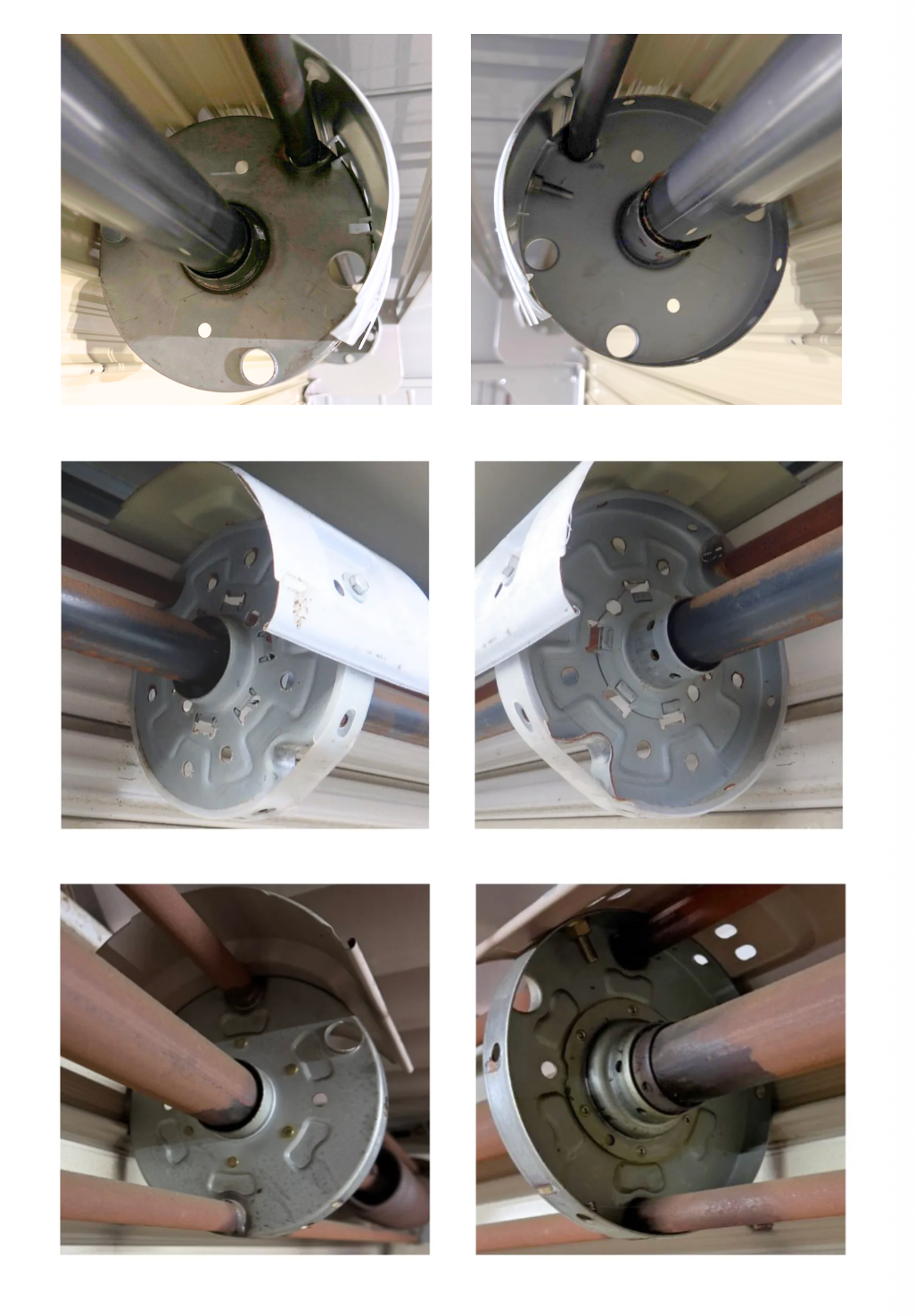

以下のプーリー形状の場合、オプション不要でお取付可能です。

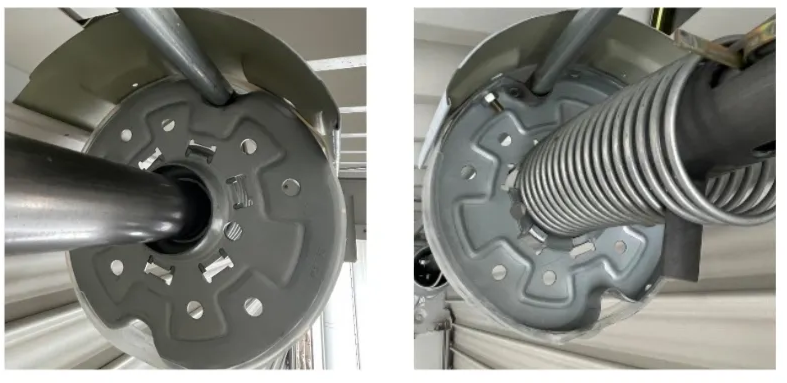

※例外として、下記のシャッターはスプリング（バネ）がついていますが、オプション不要で取付可能です。

オプションについて

About Option

オプションが必要なシャッター

一部のシャッターは、別途オプションが必要になる可能性がございます 。 オプションが必要になるのは、主に下記のようなシャッターです 。

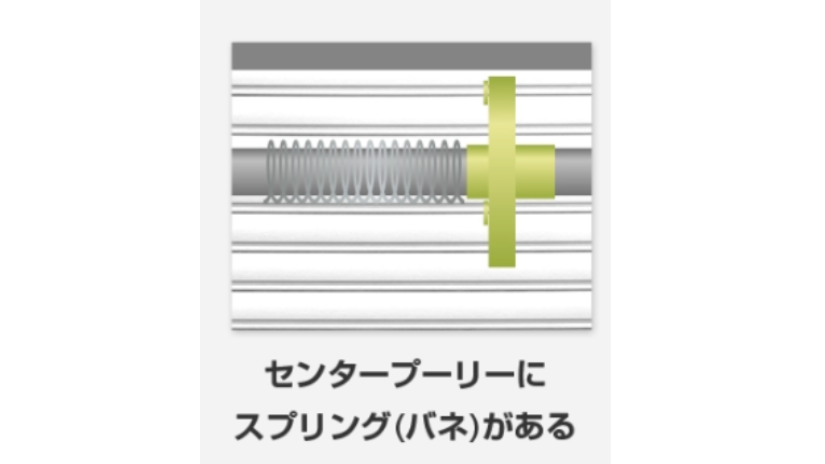

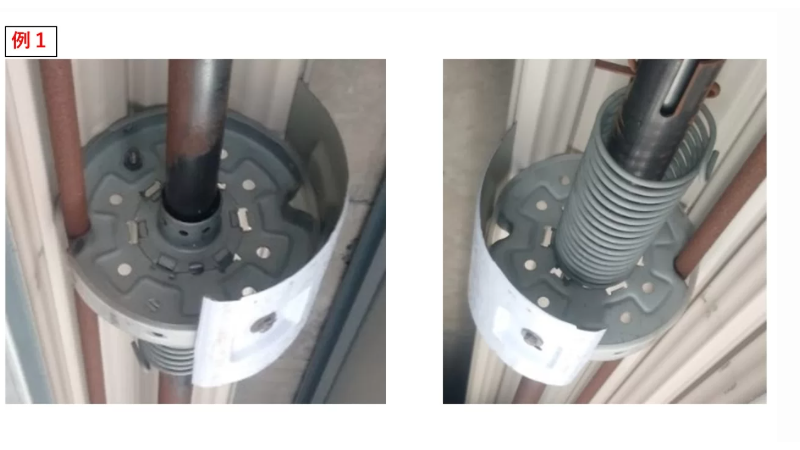

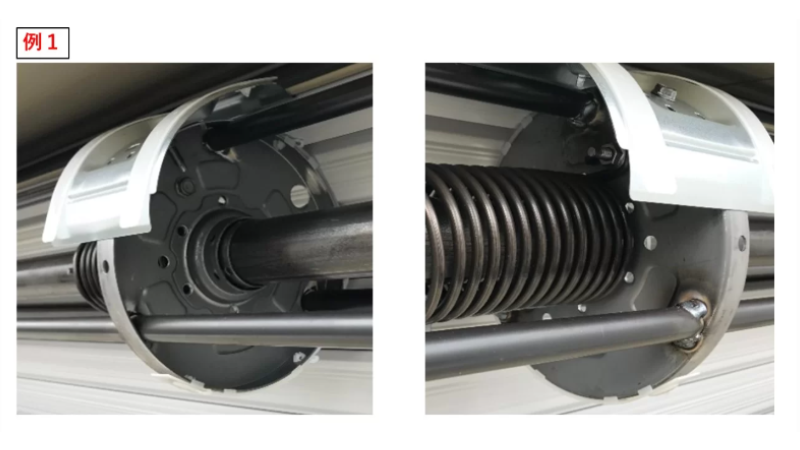

センタープーリースプリング確認用画像

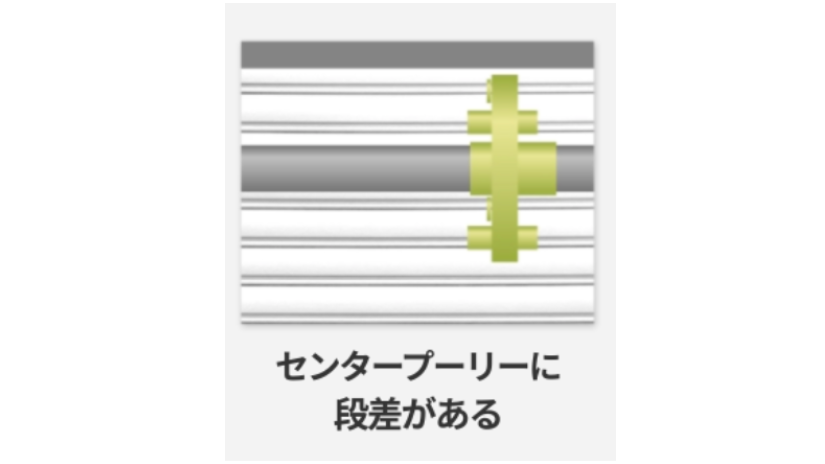

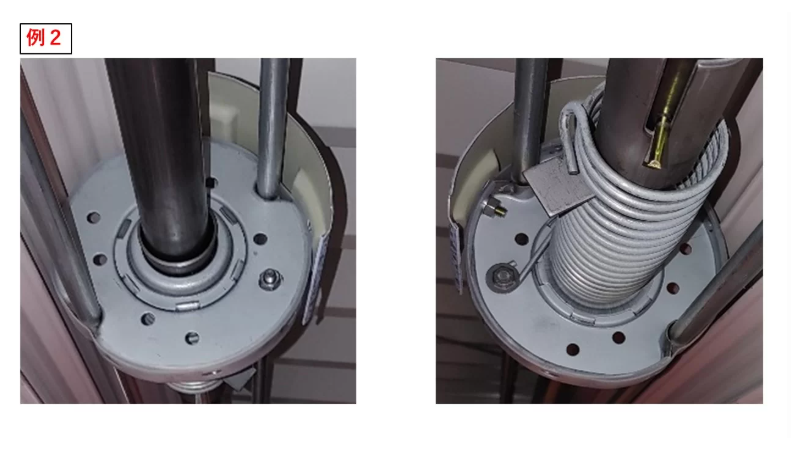

センタープーリー段差確認画像

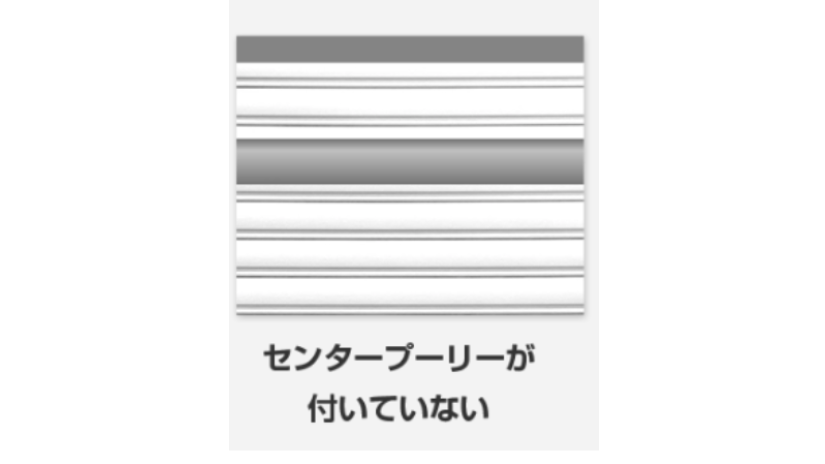

センタープーリーが付いていない場合の画像

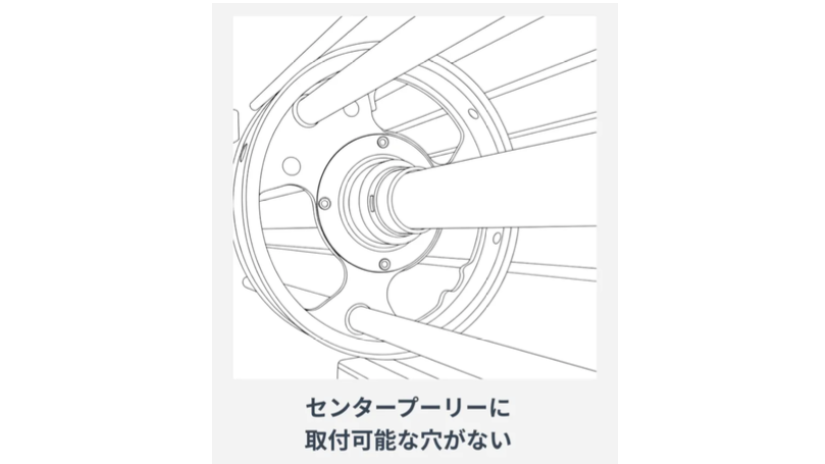

センタープーリー取付穴がないイメージ画像




スペーサーオプション（2穴/４穴）

オプション条件

センタープーリーの左右いずれか片側のみにバネが付いている場合、プーリーから シャフトにかけて凹凸があるため、
多くの場合は「2穴ショート用」または「4穴ショート用」
スペーサーオプションが必要になります 。
※例外もあります 。 必要となるシャッターの例をいくつか、以下に掲載します 。

2穴用ショートスペーサーが必要なシャッター
2穴が必要なシャッターイメージ画像
4穴用ショートスペーサーが必要なシャッター



4穴ショートスペーサーが必要なシャッター画像


センタープーリーオプション

オプション条件

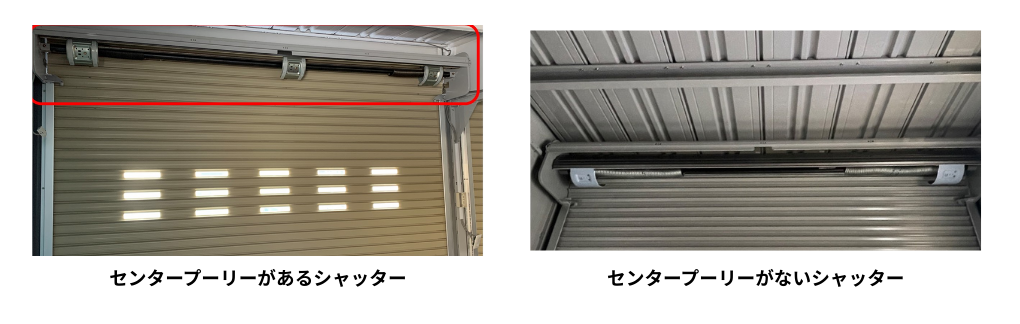

センタープーリーがないシャッター（こちらをクリックしてください）▼

センタープーリーがない場合、センタープーリーオプションが必要となります。

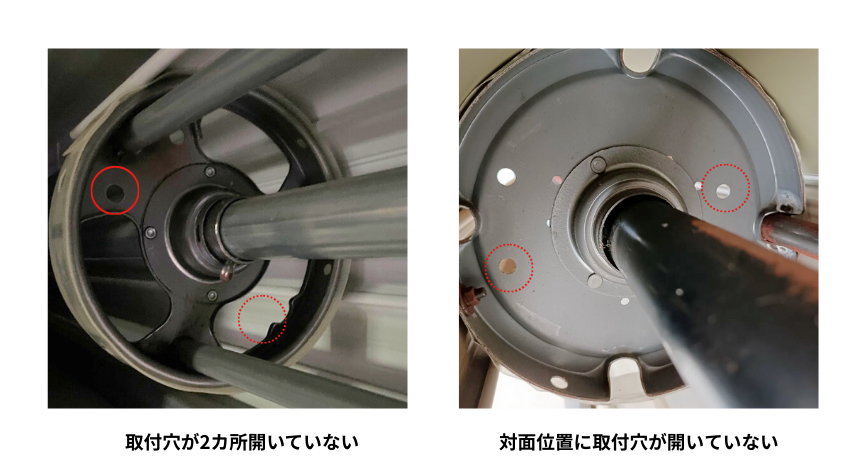

センタープーリーに取付可能な穴がないシャッター（こちらをクリックしてください）▼

取付可能な穴が2カ所、対面に空いていない場合、センタープーリーオプションが必要となります。

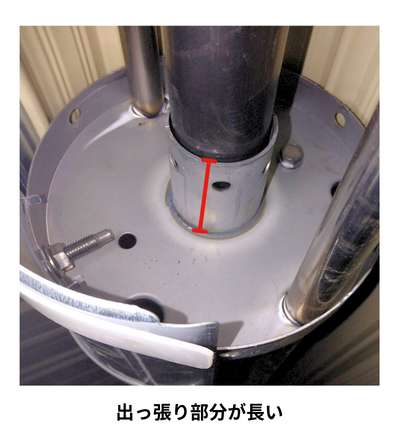

センタープーリーの出っ張り部分が長いシャッター（こちらをクリックしてください）▼


段差部分（赤線部分）が60mm程度の場合
センタープーリーオプションが必要となります。


センタープーリーオプションをお取付いただくには、以下の要件を満たしている必要があります 。


✔️センタープーリーオプション 取付要件

  ・プーリー直径が 175~190mm
　　※センタープーリーがない場合は、サイドのプーリーをご確認ください。

  ・サブシャフトが2本以下

  ・バネのないシャフトのみの部分が35mm以上

※以下のセンタープーリーオプションをご購入ください。

その他オプション製品

Other Optional Products

同一の画像がない場合は以下よりお問い合わせください。

お問い合わせ

よくある質問

Frequently Asked Questions

ガレージシャッター FAQ

モーターの耐久性はどのくらいですか？
おおよそ500時間です。毎日2回開閉しても、10年以上は持つ計算となります。 取り付け後に、1年に1回はメンテナンスを行うことで、モーターの寿命が延びます。
シャッターを開閉途中で停止させることはできますか？
途中停止のまま放置されますと、故障の原因となる可能性があるほか、突然閉まってしまい事故につながる恐れもございます。 設置物の破損や、挟まれによる怪我などのトラブル防止のため、全開または全閉でのご使用をお願いいたします。
シャッター下降時に障害物に当たった場合はどうなりますか？
シャッターは、下降時に一定以上の負荷を検知した場合、自動で停止する仕様となっております。 なお、小さなお子様の通り抜けなど接触前に停止させたい場合には、障害物検知センサーのご利用をおすすめしております。 ※障害物センサーは光を遮る事で反応します。
取付代理店はいますか？
申し訳ございません。DIYキットですので、基本、お客様ご自身で取り付けていただく必要がございます。
現在対応可能な取付代理店に関しては、 お問い合わせください。
取付難易度はどの程度ですか？
一般の方によるDIYでの取り付けは高難度にあたります。事前の取付シミュレーション等で取付箇所の寸法確認や段取りを検討されたうえ、お客様ご自身で行っていただく必要がございます。 ※取付には、工具の使用や水平・垂直の調整など、一定の作業精度が求められますので、取付状況により動作不良が発生する場合があります。 ※お客様ご自身での施工による不具合は、保証対象外となる場合がございます。
何台までスマートフォンを登録できますか？
登録台数に上限はなく、複数台のスマートフォンでご利用いただけます。 メインのスマートフォンで初期設定を行った後、2台目以降はアプリからQRコードを読み取ることで登録可能です。
ワイヤレスコンバーター・専用防水リモコンも必要ですか？
ワイヤレスコンバーターは、本製品ではご使用いただけないため、不要です。 アプリ操作が基本となりますが、物理的なリモコン操作をご希望の場合は、専用防水リモコンをご利用ください。
オーバードアタイプに取付可能ですか？
オーバードアには対応しておらず、手動の巻き上げ式シャッターのみ対応しております。
防火シャッターには取付可能ですか？
軽量シャッター用途のため、防火シャッターにはお取り付けいただけません。
錆や動作不良があるシャッターでも取付可能ですか？
プーリーのフランジ部分に潤滑剤を塗布していただくことで、動作が軽くなり、お取り付けいただける場合がございます。 動作が改善しない場合、開閉不良を引き起こす恐れがございますのでお取り付けをお控えください。
スラットが長くても、取付可能ですか？
メインシャフトの手前側から奥側まで貫通できるスペースがあれば、お取り付け自体は可能です。 プーリーがほぼ隠れているような場合や、作業が困難な場合、シャッター業者様にご依頼のうえ、スラットを数枚取り外してもらうことをご検討ください。 ※危険ですので、スラットの取り外し作業は必ず専門の業者にご依頼ください。
シャフトが凸凹していますが取付可能ですか？
メインシャフトまたはサブシャフトは、丸く滑らかなパイプ状である必要がございます。表面に凸凹があるものや、三角形状などのパイプ状でない場合はお取り付けいただけません。
　　
メインシャフト径が適合しない場合、取付可能ですか？
恐れ入りますが、本製品の適合規格は【34Φ・43Φ・48Φ】のみとなっております。特注のシャッター等でない限り、JIS規格で上記の通りと決まっておりますので、ノギス等を用いてあらためてご確認ください。
シャッター幅に制限はありますか？
閉動作条件「シャッターが片手でゆっくりと反動をつけずに全域動作できること（10cm/秒程度）」を満たしていれば、シャッターの幅に制限はございません。
シャッターの高さはどこからどこまでですか？
地面からシャッターボックスの底面までの寸法をご確認ください。
シャッター建築前でも取付可否は判断できますか？
メーカーや型番からでは、取付可否を判断することができません。取付可否を判断するためには、プーリー形状が判明している必要があります。
停電の場合、手動での開閉はできますか？
停電時は手動でシャッターを上げることができます。ギアが噛み合った状態ですので、大きな力が必要になります。モーター回路保護のため、5秒間上げると一時停止します。その後、再度上げることができます。
部品のみを購入することはできますか？
可能です。 部品のページをご確認ください。
モーターが空回りする場合、どうすればよいですか？
モーター軸ピニオンギアのイモネジが緩んでいる可能性がございます。ご確認いただき、柄の長い六角レンチで締め直してください。 ※ギアの緩みについては、 こちらの参考資料をご確認ください。
シャッターから「ガガガ」と異音がしたり、停止する場合はどうすればよいですか？
ギアの噛み合い不良が原因の可能性があります。以下をお試しください。 ①ブラケットのモーター両端に、0.2～0.5mm（最大）程度のワッシャーを挿入し、噛み合いを調整してください。 　※詳しくは、 こちらをご参照ください。 ②34Φ（細管）をご利用の場合、モーターがブラケット側を支点に振れてしまい、まれにギアの噛み合いに影響する場合があります。モーター後部をネジ式ステンレス製結束バンドで固定し、モーターとシャフトの隙間に硬質の詰め物を入れてください。※詳しくは、 こちらをご参照ください。
全閉してもモーターが停止しない場合、どうすればよいですか？
スマートガレージアプリ設定画面で、青の実線のドットをタップして、左側に移動させてください。その後、同期設定ボタンをタップして、設定を保存してください。
スマートフォン・操作ボタンから操作できない場合はどうすればよいですか？
以下の順番でご確認ください。①操作基板のLEDが点灯しているか確認する 　点灯していない場合、以下の点をご確認ください。 　・ACアダプターのインジケータが点灯しているか 　・ACアダプターのプラグでDC24Vが出ているか 　※詳しくは、 こちらをご参照ください。 ② 操作基板の初期化を行う ③ モーターとACアダプターを直結し、上昇・下降するか確認する ④操作基板からBluetooth信号が出ているか確認する 「nRF Connect」アプリをインストールし、「SSCg」が表示されるか確認する ※詳細な手順は、 こちらをご参照ください。 上記をお試しいただいても改善しない場合、 または④でBluetoothが検出されない場合は、操作基板の故障が疑われます。 修理には時間と費用がかかるため、購入おすすめします。ご購入は、 部品のページをご確認ください。
　　
ボタン操作と、開閉の上昇下降が逆になる場合、どうすればよいですか？
モーター設置位置によりモーター配線が異なります。詳しくは、 説明書の7項（28～29ページ）をご参照ください。
ブラケットやプーリープレートの黒い部品は単体で購入できますか？
黒い樹脂製の部品（オイレスブッシュ）は、単品での販売は行っておりません。 お手数ですが、下記製品をECサイトなどでお求めください。 ＜ピニオンギア・モーターギアブラケットのオイレスブッシュ＞メーカー名：オイレス工業株式会社 部材型番：オイレス #80 フランジブッシュ 80Fー0805
＜センタープーリーオプション プーリープレートのオイレスブッシュ＞メーカー名：オイレス工業株式会社 部材型番：オイレス #80 フランジブッシュ 80F-0603 なお、接着には「コニシ ボンドG17」を使用しております。 接着後は、十分に圧着したうえで、1日程度乾燥させてから組み付けてください。
ACアダプターのLEDが点灯しない場合はどうすればよいですか？
ACアダプターの故障の可能性があります。 テスターをお持ちの場合は、プラグの中心と外側でDC24Vが出ているかご確認ください。 電圧が出ていない場合は故障の可能性が高いため、 部品のページからお買い求めください。
モーターが全く回転しない場合、どうすればよいですか？
下の点をご確認ください。 ・ACアダプターのプラグ（中心と外側）で、DC24Vが出ているかテスターで確認する ・操作基板の緑の端子台からモーター配線が抜けていないか確認する ・モーター配線に断線がないか確認する ※断線確認の方法については、 こちらの資料をご参照ください。 　断線がある場合は修理対応となりますので、弊社までご連絡ください。
Amazon Echoと連携できますか？
mazon Echoと弊社製品の連携は、 Zigbeeブリッジをご購入いただくことで可能になります。
