Aスイッチとは

About　A-Switch

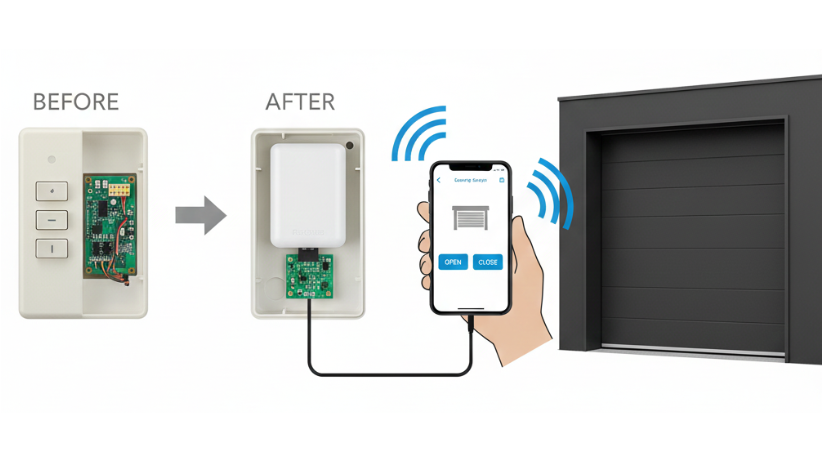

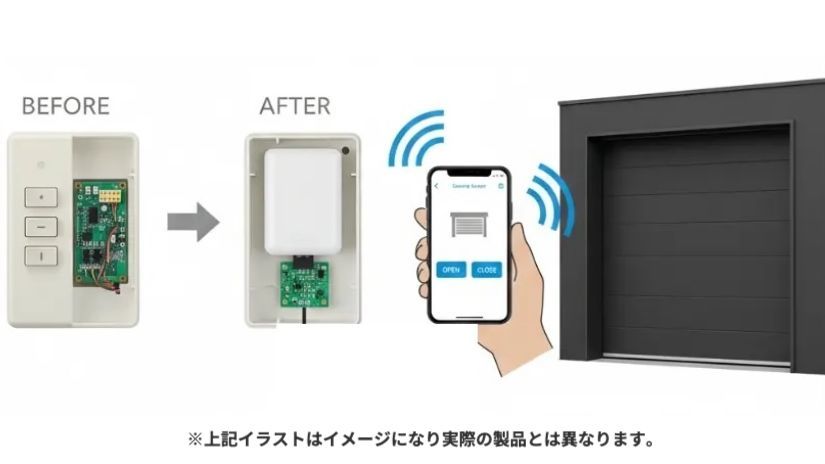

壁面に備え付けられた手動シャッタースイッチをAスイッチに
付け替えてスマートフォンから開閉できます。

シャッター専用のリモコンがなくてもA スイッチを
取付ることでスマートフォンから開閉できます。
別売り専用防水リモコンでもシャッターリモコンとして
ご使用できます。

※シャッターリモコンが無く、ワイアレスコンバータを付けられない場合でも
Aスイッチでスマートフォンの開閉が実現できます。

Aスイッチは、既存のスイッチボックスのスイッチへ配線を行い、
スマホからの開閉操作により、スイッチ接点をリレーでOn/Offする仕組みです。




1.複数台のスマートフォン（ご家族、従業員など）で共有することができます。 2.Wifi不要(Bluetooth接続）災害時でも使用できます。 3.導入のコストを抑えられる為、費用対効果があります。

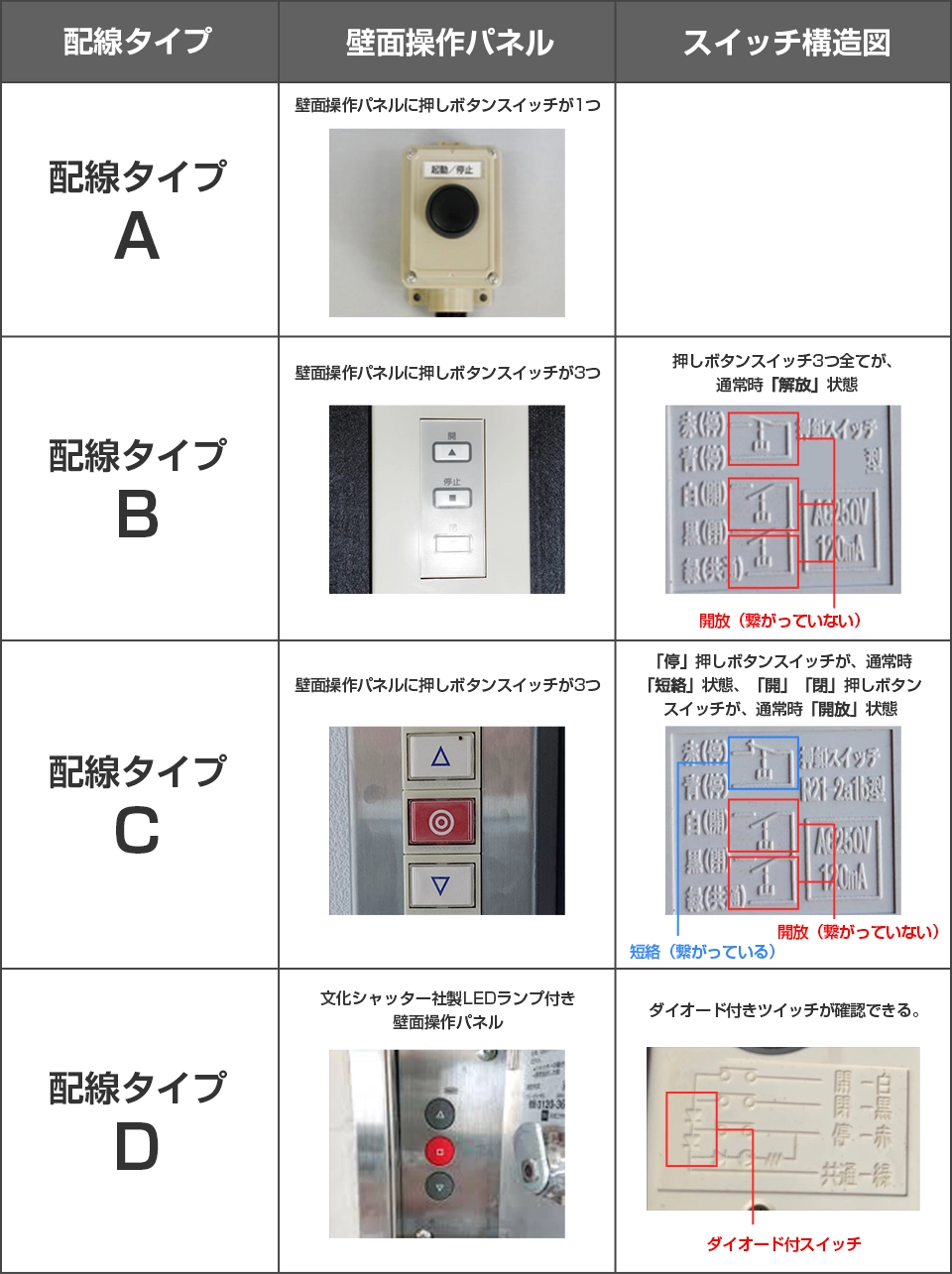

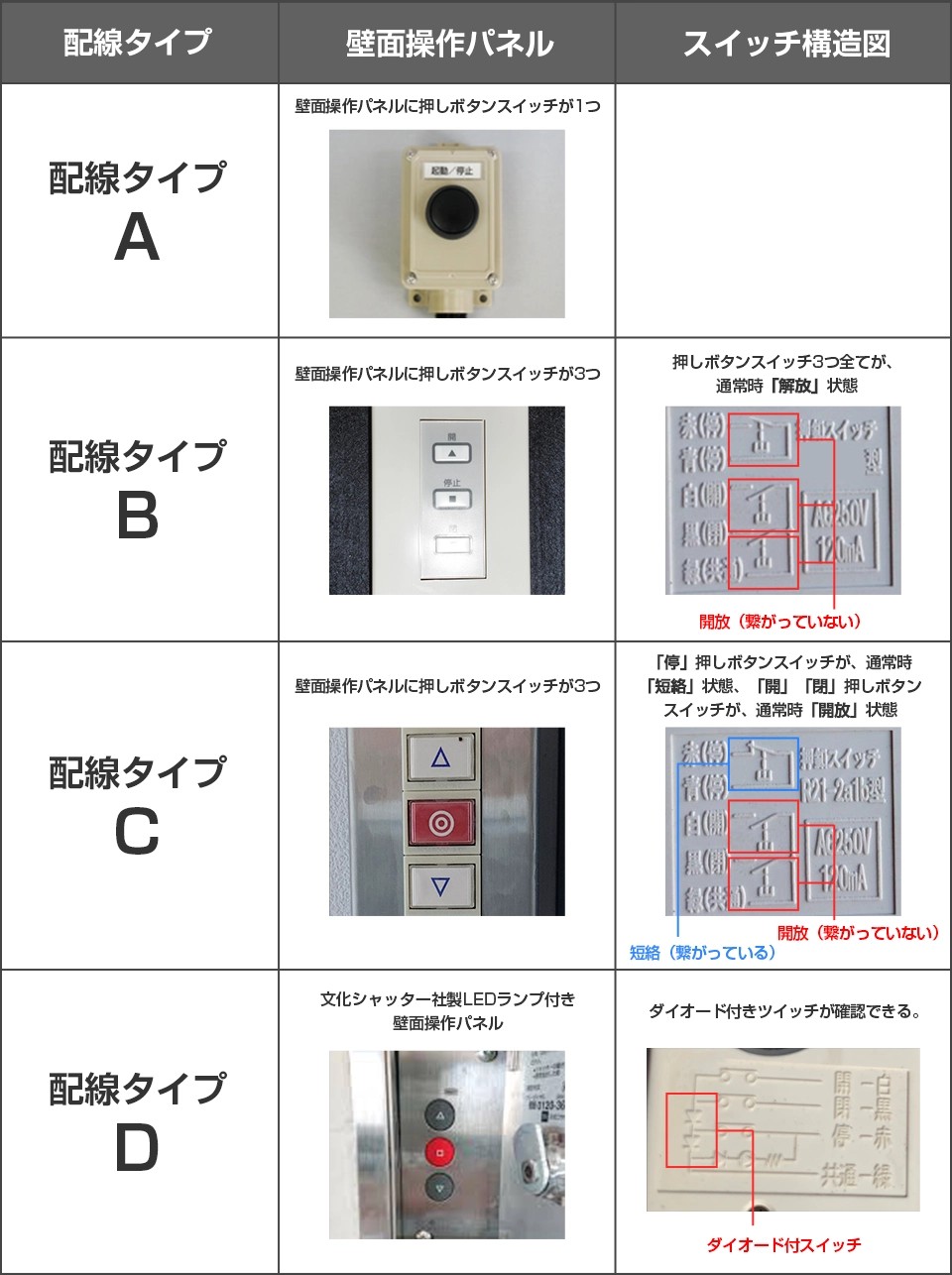

配線タイプ

Wiring Type

配線・接続方法

How to connect

＜タイプ別配線手順＞

操作パネルおよび電動シャッターの制御装置の配線を⾏います。

※注意：配線時は、専⽤ハーネスはスイッチ基板には接続せずに、
外した状態で作業してください。

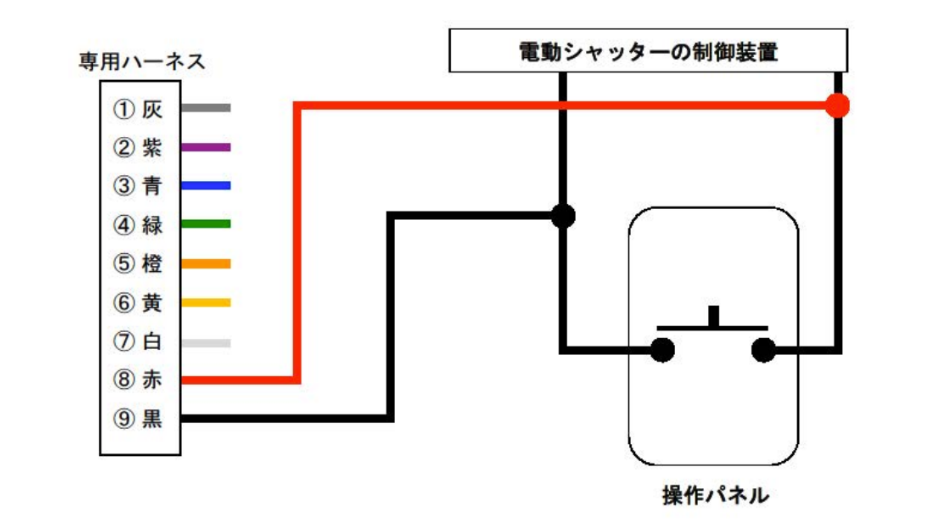

【配線タイプA】
壁⾯操作パネルに押しボタンスイッチが１つの場合は、
以下の⼿順で配線してください。 ⼿順は１のみです。

⼿順１

操作パネルの押しボタンスイッチから出ている ケーブルの⽚⽅に ⑧⾚ を接続してください。 もう⼀⽅のケーブルに ⑨⿊を接続してください。 このタイプは、極性がないので、 どちらをどちらに接続しても問題ありません。 この配線タイプの場合、①灰、②紫、③⻘、④緑、 ⑤橙、⑥⻩、⑦⽩ のケーブルは使⽤しませんので、 適宜、ハサミやニッパーで切ったのち、 絶縁テープを巻いて、絶縁処理をしてください。 以上で、配線タイプAの配線作業は完了です。

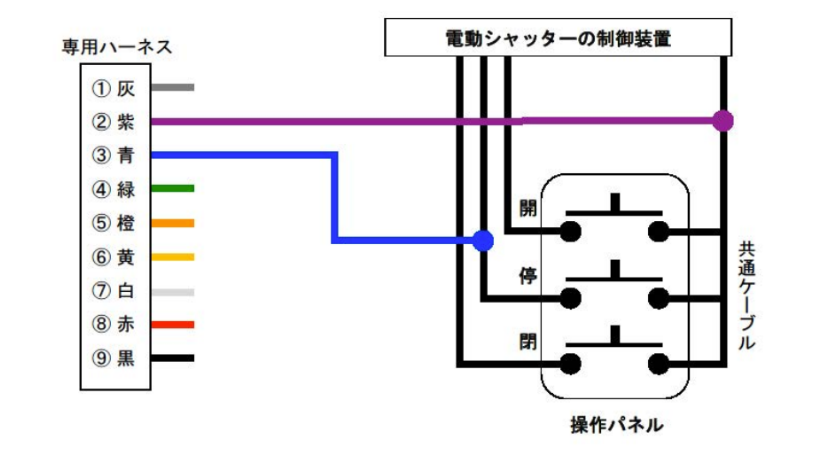

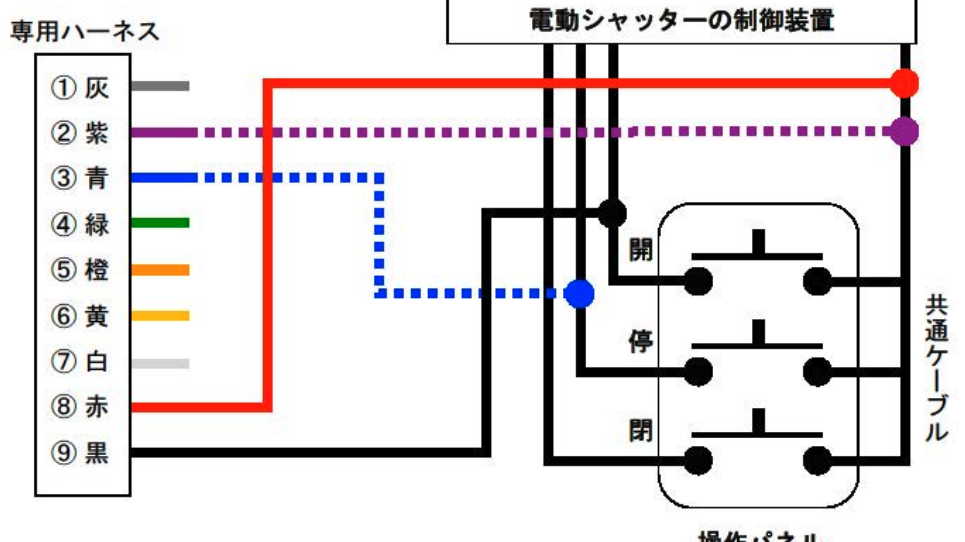

【配線タイプB】
壁⾯操作パネルに押しボタンスイッチが３つ [開] [停] [閉] 押しボタンスイッチのすべてが、
通常時 “開放” 状態になっている場合は、
以下の⼿順で配線してください。
⼿順は１〜６までとなります。

⼿順１

操作パネルの共通ケーブルと ②紫 を 接続してください。

⼿順２

操作パネルの [停]ボタンから出ているケーブルの うち、共通ケーブルに接続されていない⽅の ケーブルと ③⻘ を接続してください。



⼿順３

操作パネルの共通ケーブルと ⑧⾚ を 接続してください。

⼿順４

操作パネルの [開]押しボタンスイッチから 出ているケーブルのうち、共通ケーブルに 接続されていない⽅のケーブルと ⑨⿊ を 接続してください。



製品ラインナップ

Product Lineup

専用防水リモコン





Zigbee ブリッジ

※在庫限りで販売終了となります。

よくある質問

Frequently Asked Questions

Aスイッチ FAQ

どのようなシャッターに取付できますか？
既設の電動シャッターで、開閉ボタンがあり、「Aスイッチ」に適合しているタイプであればご使用いただけます。 開閉ボタンの種類については、 適合表をご覧ください。
開閉ボタンがないシャッターにも取付できますか？
恐れ入りますが、開閉ボタンがないシャッターにはご使用いただけません。
本製品は、開閉ボタンスイッチのオン／オフをリレーで制御し、スマートフォンから遠隔操作する仕組みのため、ボタンがない場合は対応しておりません。 ※リレーは、電気的に接点を開閉する部品です。
リモコンの代わりとして使用できますか？
押しボタンスイッチのオン／オフ操作をスマートフォンから行えるため、リモコンの代わりとしてご使用いただけます。
Aスイッチを取り付けた場合、既存の壁面操作スイッチは使用できますか？
今までお使いの壁面操作スイッチも、引き続きご使用いただけます。
ワイヤレスリモコンが壊れている場合でも、スマートフォンで操作できますか？
開閉ボタンがあり、「Aスイッチ」に適合しているタイプであれば、リモコンがない場合でもスマートフォンでシャッターの開閉操作が可能です。
Aスイッチと接続できない場合はどうすればよいですか？
QRコードを正しく読み込めているか、ご確認ください。 QRコードは、スマートガレージアプリから読み込んでいただく必要がございます。スマートガレージアプリの設定画面の、QRコードをタップして、読み込んでください。 ※スマートフォン標準のカメラアプリでは読み込むことが出来ません。
スマートフォンから操作できなくなった場合はどうすればよいですか？

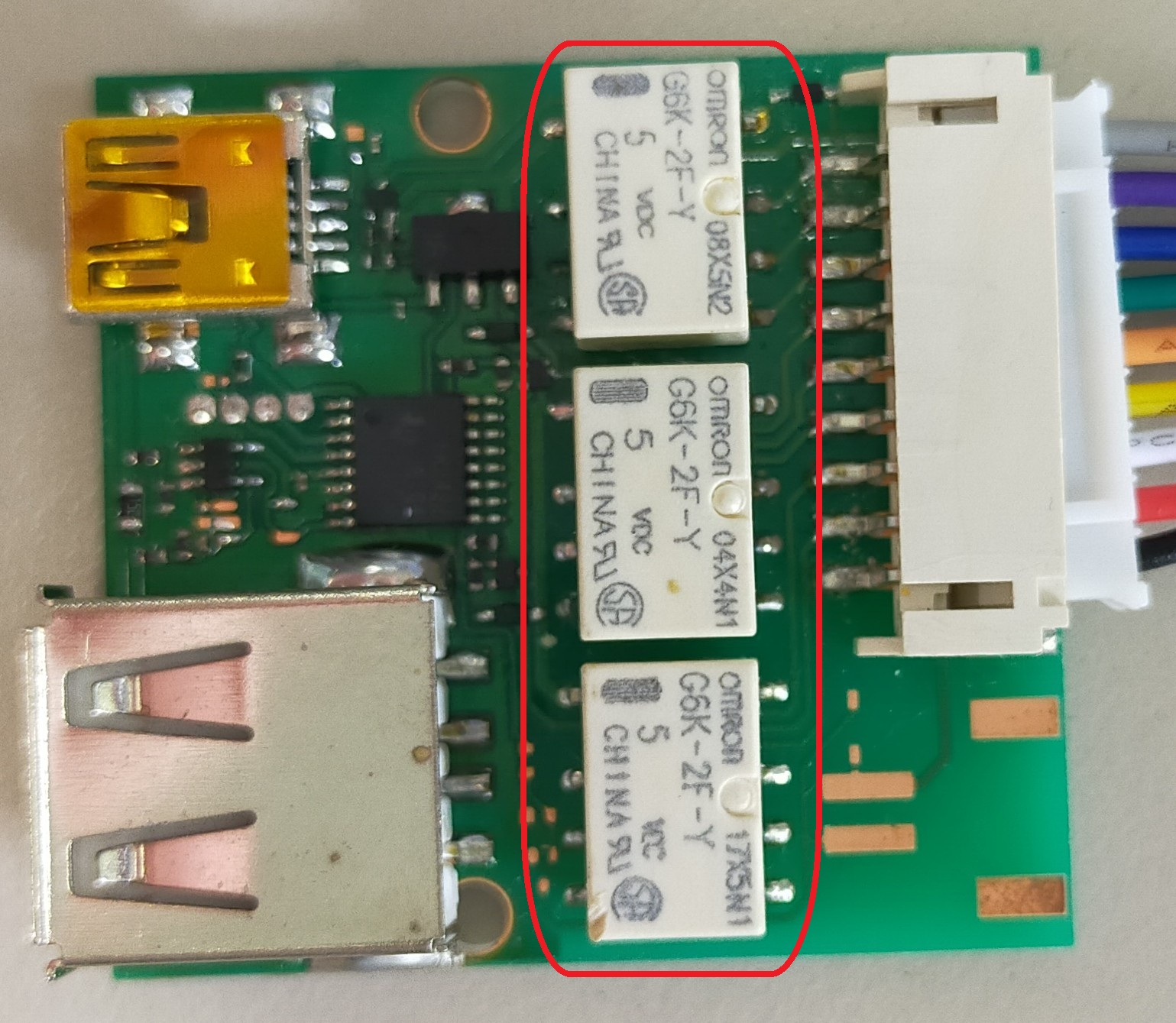

以下の点をご確認ください。 ・開閉スイッチへの配線が正しく行われているか。 ※Aスイッチの配線は細いため、開閉スイッチと接触不良の可能性があります。 　その場合、開閉スイッチとの接続を、抜き差ししてご確認ください。 ・スイッチボックス内のAスイッチ基板にある 白いリレー（3個）が、操作に応じて動作しているか。 ※操作に応じて、「カチッ」という小さな音がします。
